Détails sur le produit:
|
| Hauteur de la couche d'emballage: | 100mm, 150mm, 200mm | Épaisseur de la plaque: | 0.1 mm, 0.12 mm, 0.15 mm |
|---|---|---|---|
| Matériel: | SS304, SS316L | taille: | Selon l'ordre |
| Forme: | Personnalisé | Zone spécifique: | types facultatifs |
| Surligner: | emballage 2.5y structuré par,emballage structuré par de solides solubles 316l,emballage structuré par de tour de distillation |
||

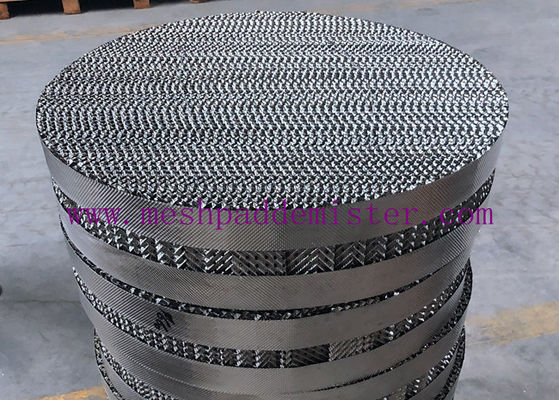

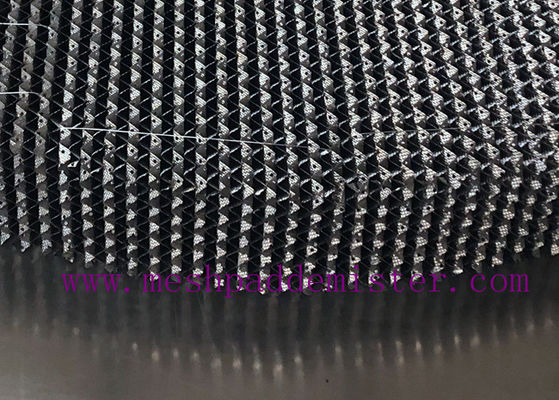

2.5Y Plaque ondulée métallique, emballage structuré dans une tour de distillation
1. inspection des emballages structurés en tôle ondulée métallique:
1 Chaque lot d'emballages structurés est inspecté par le service d'inspection de la qualité conformément au contrat avant de quitter l'usine.
2 L'apparence de la plaque d'emballage doit être plate et exempte de rouille.
3 La hauteur de pointe, la distance d'onde, l'inclinaison et l'angle des dents de l'emballage doivent satisfaire aux normes correspondantes.
L'écart entre la longueur cumulée de la hauteur maximale de chaque 100 pièces et la longueur cumulée du produit réel de 100 pièces est: l'écart positif n'est pas supérieur à 1h,et l'écart négatif n'est pas supérieur à 2h.
4 Le diamètre, l'ovalité et la planéité du disque d'emballage doivent satisfaire aux prescriptions correspondantes.
5 Pour le diamètre du trou d0, la distance t entre le trou et le grain fin sur la plaque, seule une inspection visuelle doit être effectuée, le trou doit être exempt d'érosion et les trous et le grain fin doivent être répartis uniformément.
6 l'écart admissible de l'épaisseur des bandes d'acier doit être conforme aux dispositions de la norme GB/T 4239.
2- Dimensions structurelles et paramètres caractéristiques de l'emballage ondulé à orifice en acier inoxydable.
| Nom de l'article | Unité | 125X | 125Y | 250X | 250 ans | 350X | 350Y | 500X | 500 ans | |
| hauteur de corrugation h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| inclination de corrugation θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| distance de corrugation 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| angle de corrugation β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| fraction vide ε | δ = 0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| Pour les véhicules à moteur à combustion | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| Le point de départ est le point de départ. | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Diamètre du trou perforé d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Taux d'ouverture σ | % | 8.5 à 9.5 | 8.5 à 9.5 | 9.0 à 10.0 | 9.0 à 10.0 | |||||
| rayon de courbure du cercle supérieur de l'angle de corrugation R | mm | ≤ 2.0 | ≤ 14 | ≤ 09 | ≤ 05 | |||||
Note: L'influence du taux d'ouverture sur la plaque n'est pas calculée
3. Classification des emballages structurés en tôle ondulée métallique
La tour d'emballage est un type d'équipement de transfert de masse de gaz-liquide avec un grand nombre d'emballages dans la tour.Depuis,, il s'est développé avec la colonne de plaque, formant deux types différents d'équipements de transfert de masse gaz-liquide.
Le corps de la tour est constitué d'un cylindre vertical avec une plaque de support au bas.Une plaque de pressage d'emballage est installée au-dessus de l'emballage pour limiter le mouvement de l'emballage avec le courant ascendantLe liquide est ajouté depuis le haut de la tour, pulvérisé sur l'emballage par le distributeur de liquide et s'écoule sur la surface de l'emballage.Le gaz est envoyé du bas de la tour et distribué par le dispositif de distribution de gaz (le dispositif de distribution de gaz n'est généralement pas réglé pour la tour de petit diamètre)Le gaz-liquide biphasé est en contact étroit avec la surface d'emballage pour le transfert de masse.La tour emballée est un équipement de transfert continu de masse gaz-liquideLa composition des deux phases change continuellement le long de la hauteur de la tour.
4Marquage, emballage, stockage et transport des emballages structurés en tôle ondulée métallique
1 Une liste d'emballage doit être fournie pour les emballages structurés finis, y compris le nom du produit, le modèle, les spécifications et la taille, le nom du fabricant et la date de production.le certificat d'inspection du produit doit être fourni, y compris les éléments d'inspection, la date d'inspection et le sceau du personnel d'inspection.
2 Les produits finis sont emballés dans des cartons, des boîtes en bois ou des plaques en bois et le plateau d'emballage est placé horizontalement.le nom du fabricant et la qualité du produit doivent être indiqués à l'extérieur de la boîte d'emballage, et les mots ou les marques tels que "empêcher strictement l'humidité" doivent être inclus.
Il est strictement interdit d' impacter le produit et de le faire pleuvoir directement pendant le transport.
4 Les produits doivent être entreposés dans une pièce ventilée et sèche et ne doivent pas être empilés latéralement.
Matériel
SS304, SS316L, d'autres selon la commande.
Chaque année, nous fabriquons et fournissons des centaines de mètres cubes d'emballages métalliques structurés dans différents modèles.Nous serons heureux de vous aider.!
Téléphone: 15112670997
